作為NEDO“戰略節能技術創新計劃”中的重要成員，Novel Crystal Technology Co., Ltd.致力于“β-Ga2O3肖特基勢壘二極管商業化開發”，近日宣布Novel已開發出溝槽型安培級1200 V 耐壓“氧化鎵肖特基勢壘二極管(SBD)”，這一成就是劃時代的。

圖1在2英寸晶圓上制造的安培級1200 V耐壓氧化鎵肖特基勢壘二極管的外觀照片



這一工作成果將極大地推動高耐壓氧化鎵SBD的商業化進程，從而進一步有效提高（超）寬禁帶電力電子器件的性價比。該氧化鎵SBD的應用將有效推動如光伏發電用功率轉換器、工業用逆變器和電源等電力電子設備的進一步高效和小型化。有望為汽車以及空中飛行器的電氣化推進做出貢獻。相關研究成果詳見發表于日本應用物理學會2021年12月15日的網絡版《Applied Physics Express》期刊。



由于氧化鎵（β-Ga2O3）材料※1相較碳化硅（SiC）※2和氮化鎵（GaN）材料※3更優越的材料性能和更低的制造成本，基于氧化鎵材料的功率器件有望成為家用電器、電動汽車、軌道交通、工業設備、太陽能發電、風力發電等各種低損耗、低成本、高功率密度的電力電子應用場景的的理想候選※4。圍繞氧化鎵材料生長、器件設計、電力系統應用的研究正在世界范圍內的公司和研究機構的研究中加速展開。



作為新能源和產業技術綜合發開機構（NEDO）“戰略節能技術創新計劃”的重要成員，Novel Crystal Technology, Inc.于2017年啟動β-Ga2O3器件商業化項目，利用NCT的在該領域深厚的研究基礎和工藝積累，我們成功開發了2英寸晶圓的溝槽型※5β-Ga2O3SBD※6的生產工藝，并首次成功開發了溝槽型大電流1200V耐壓的β-Ga2O3SBD（見圖1）。未來，預計基于該開發成果的高壓大電流β-Ga2O3SBD將有望應用于下一代高壓、大功率的電力電子應用場景。



Novel的這些成果源自Novel的母公司-田村制作所和一系列NEDO的項目支持。田村制作所基于2011-2013年NEDO“節能創新技術開發項目/超高壓氧化鎵功率器件的研發”的部分項目成果，于2015年成功研發出全球首個功率器件用β-Ga2O3外延技術。2018年，Novel獲NEDO“戰略節能技術創新計劃/安培級氧化鎵器件”資助項目，開啟了功率器件用大電流β-Ga2O3SBD的商業化開發進程；2020年，Novel再作為主要參與者之一，獲得NEDO“戰略節能技術創新計劃/β-Ga2O3SBD器件商業化”項目資助。相關研究成果詳見發表于日本應用物理學會2021年12月15日的網絡版《Applied Physics Express》期刊。



【本次成果】

迄今為止，對于大電流β-Ga2O3SBD，Planar型※7結構由于較易開發而被廣泛采用。但由于PlanarSBD漏電※8大等原因，此結構很難制造出耐壓※9 1200V以上的Ga2O3SBD。Novel Crystal TechnologyInc.于2017年成功開發并展示了將反向漏電流降低到1/1000的溝槽型Ga2O3SBD的技術及原型，圖2是Novel開發的β-Ga2O3溝槽型SBD的截面結構圖和光學顯微照片。目前，Novel已實現2英寸Ga2O3SBD的批量生產。本次我們基于Novel2英寸工藝首次展示的溝槽型β-Ga2O3SBD，其正向電流※10IF= 2 A（VF = 2.0 V）（圖3a），耐壓1200 V時漏電流<10 -9A（圖3b）。該工作使得目前基于Novel的100 mm 工藝線的系列產品開發、大規模生產以及1200 V β-Ga2O3SBD 產品級的電器性能和可靠性評估成為可能，從而加快推動高壓大電流低損耗的β-Ga2O3功率器件商業化進程。

圖2β-Ga2O3溝槽型SBD的橫截面結構，光學顯微照片

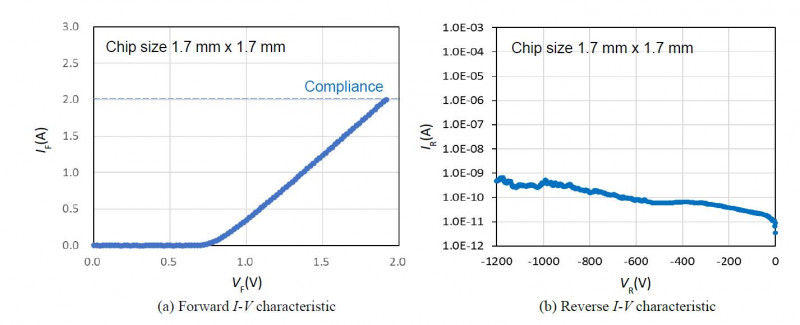

圖3β-Ga2O3溝槽型SBD的電流-電壓


【未來計劃】

通過NEDO的項目，Novel將加快推動此次試制成功的安培級1200Vβ-Ga2O3SBD器件的制造工藝和可靠性評估的建立，力爭于2023年實現相關產品商業化。于此同時，我們也將基于2021年6月推出的高品質Ga2O3100毫米外延片技術，建設100mm高品質β-Ga2O3外延量產線。



得益于該技術的突破，中高壓高速二極管的市場規模，預計將從2022年的1200億日元擴大至2030年的1500億日元（富士經濟《2021下一代功率器件和電力電子相關設備市場的現狀和未來展望》)。Novel將攜β-Ga2O3SBD相關技術進入這一主要市場，為節能社會貢獻力量。
